Escáner 3D Scanology
Simscan Gen 2

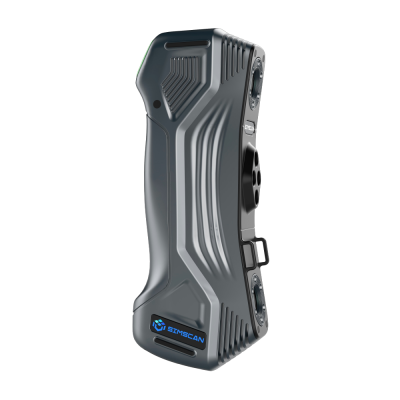

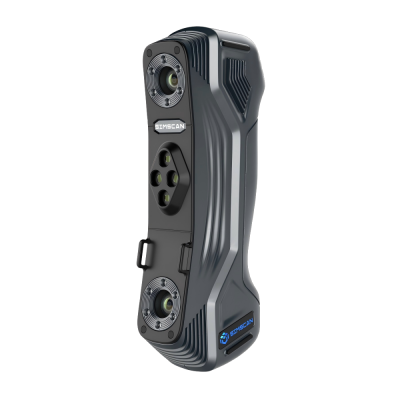

Escáner 3D portátil inteligente SIMSCAN Gen2
El SIMSCAN Gen2 es un escáner láser 3D industrial del tamaño de la palma de la mano, diseñado para escanear con precisión piezas de tamaño pequeño a mediano, incluso en zonas estrechas y de difícil acceso. Su diseño ligero y ergonómico garantiza un uso cómodo y prolongado.
Con algoritmos avanzados y 27 cruces láser, el SIMSCAN 42 Gen2 ofrece una captura de datos rápida, con una velocidad de hasta 5,8 millones de puntos/s. Reconocido con los premios German Red Dot y China Design Silver, es una herramienta elegante, eficiente y fácil de usar, ideal tanto para profesionales como para quienes empiezan en el escaneo 3D de precisión.
Premio de plata al diseño en China
ISO 17025
Distancia de la cámara 130 mm
Precisión 0,020 mm
Velocidad de exploración de hasta 5.800.000 puntos/s
Peso neto 570 g
Modos flexibles para diferentes necesidades
El escáner láser 3D ofrece tres modos de escaneo que se adaptan a cada necesidad: escaneo ultrarrápido, escaneo hiperfino y escaneo de orificios profundos. Es fácil de usar tanto para profesionales como para principiantes y resuelve sin esfuerzo mediciones GD&T, análisis de ensamblaje, mantenimiento, modificaciones y mucho más.
Precisión de grado industrial
El SIMSCAN Gen2 ofrece mediciones 3D de alta precisión, con una exactitud de hasta 0,020 mm y gran repetibilidad, ideal para aplicaciones que exigen detalle y fiabilidad. Su rendimiento de grado metrológico garantiza resultados precisos y consistentes en distintos escenarios industriales, desde el desarrollo de producto hasta la inspección de calidad.
Excelente para detalles
Equipado con 17 líneas láser paralelas, genera rápidamente nubes de puntos para una captura de datos eficiente y de alta precisión, incluso en espacios estrechos. Se desenvuelve bien en estructuras complejas y detalles finos.
Alta velocidad de escaneo
Permite un escaneo 3D rápido, con una velocidad de hasta 5,8 millones de puntos/s en el SIMSCAN 42 Gen2. Con algoritmos avanzados, 27 cruces de láser azul y captura de datos ágil, garantiza una digitalización 3D fluida y eficiente para obtener gemelos digitales precisos.
Superficies negras y reflectantes
Captura con fiabilidad estructuras complejas, detalles finos e incluso superficies negras y reflectantes. Una línea de láser azul adicional está dedicada al escaneo de orificios profundos, lo que lo hace ideal para acceder a zonas confinadas como orificios y ranuras, y para inspeccionar con rigor piezas complejas.
Medición automatizada en 3D
El escáner puede integrarse con los sistemas de medición 3D automatizada de Scanology para realizar inspecciones continuas y de alto volumen. Esta configuración elimina las limitaciones de los métodos manuales y mejora considerablemente la eficiencia en todas las etapas del proceso de fabricación.
Características
| Tipo | SIMSCAN 30 Gen2 | SIMSCAN 42 Gen2 | |
| Modo de escaneo | Escaneo ultrarrápido | 17 cruces de láser azul | 27 cruces de láser azul |
| Escaneo hiperfino | 17 líneas de láser azul paralelas | ||
| Escaneo de orificios profundos | 1 línea de láser azul adicional | ||
| Precisión(1) | Hasta 0,020 mm | ||
| Velocidad de escaneo de hasta | 4.580.000 puntos/s | 5.800.000 puntos/s | |
| Área de escaneo de hasta | 700 mm × 600 mm | ||
| Clase de láser | Clase II (seguro para los ojos) | ||
| Resolución de hasta | 0,020 mm | ||
| Precisión volumétrica(2) | Estándar | 0,015 mm + 0,035 mm/m | |
| Combinado con MSCAN-L15 | 0,015 mm + 0,012 mm/m | ||
| Distancia de trabajo | 300 mm | ||
| Profundidad de campo | 550 mm | ||
| Formatos de salida | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc. | ||
| Modo de interfaz | USB 3.0 | ||
| Dimensiones | 203 mm × 80 mm × 44 mm | ||
| Peso | 570 g | ||
| Rango de temperatura de funcionamiento | -10℃ – 40℃ | ||
| Humedad de funcionamiento (sin condensación) | 10 – 90% RH | ||
| Patentes | CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B | ||
(1) Acreditación ISO 17025: evaluación del error de palpado (tamaño) (PS) basada en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951.
(2) Acreditación ISO 17025: evaluación del error de distancia entre esferas (SD) basada en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951.
