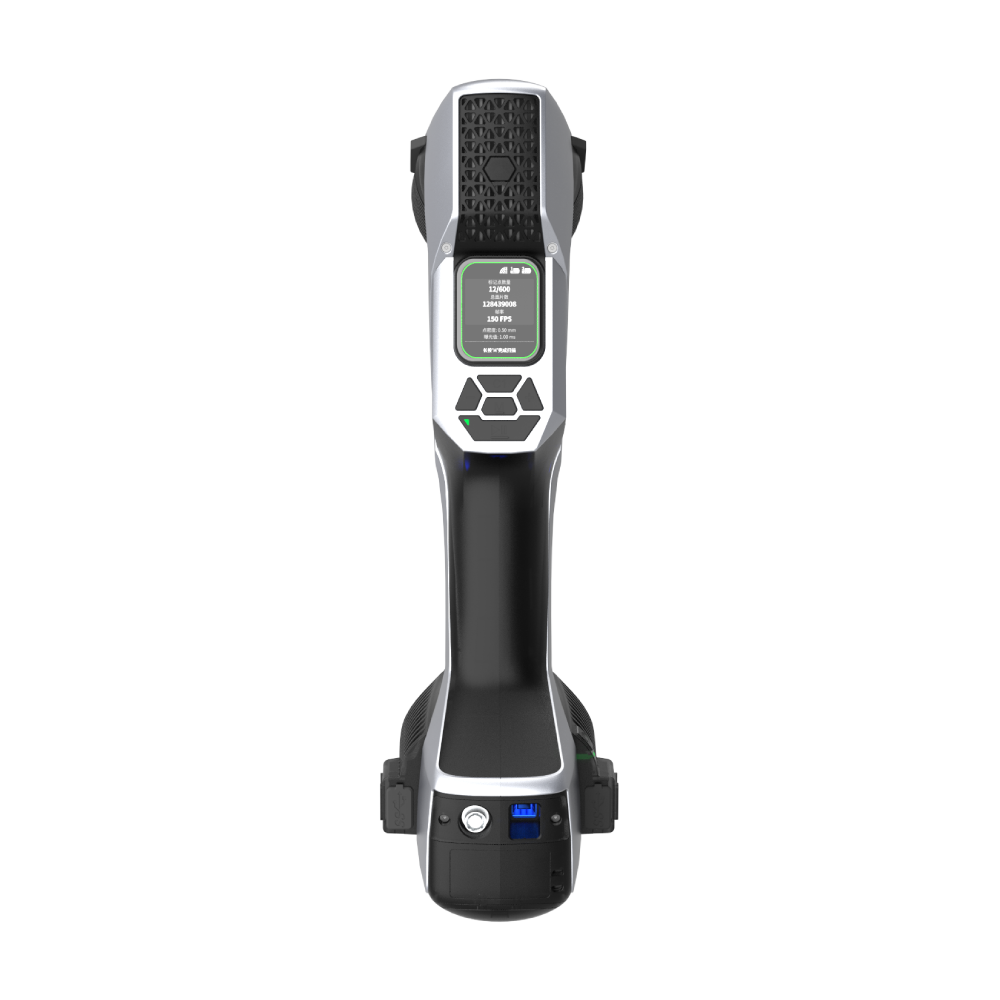

Escaner 3D Scanology

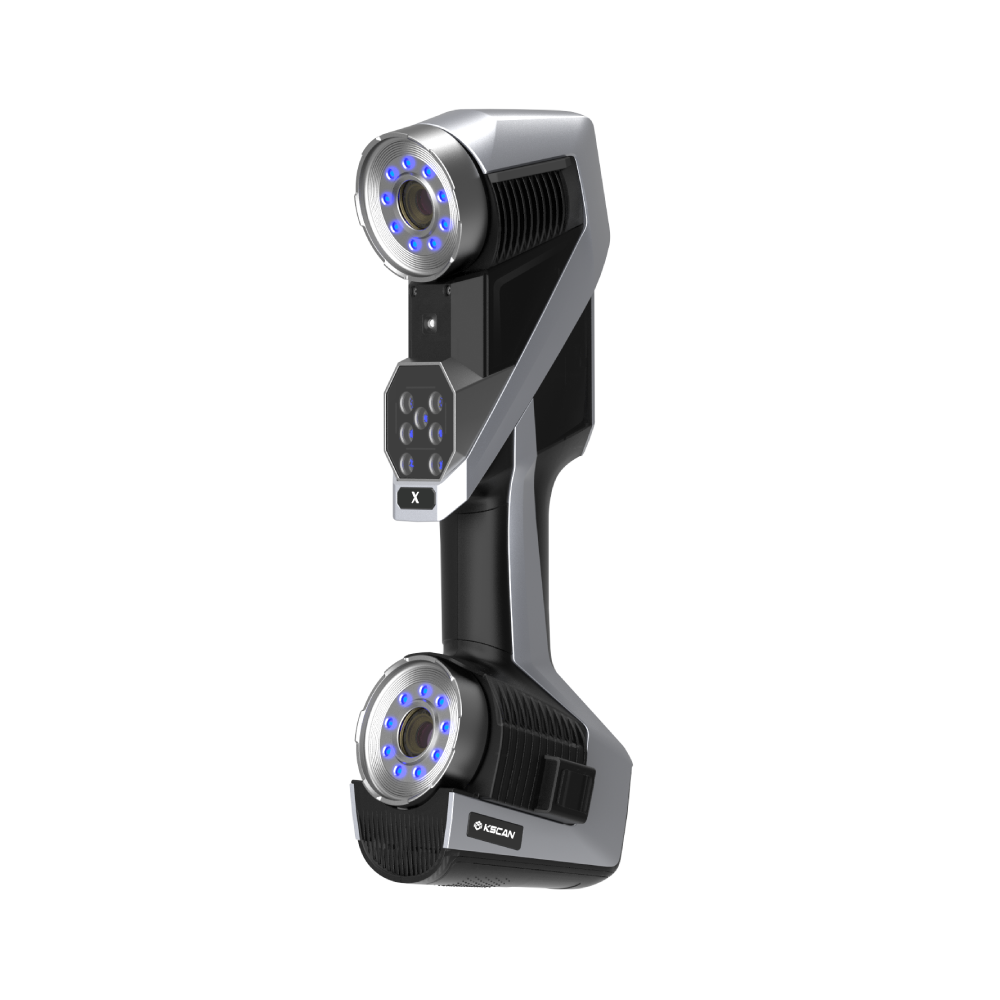

KSCAN-X
Escaneo verdaderamente inalámbrico
Provisto de la avanzada tecnología inalámbrica y la fotogrametría adaptativa de SCANOLOGY, el KSCAN-X es un escáner 3D inteligente e inalámbrico de gran superficie que establece un nuevo estándar para mediciones 3D de gran escala.
Con funcionamiento inalámbrico, superficie de escaneo ultra amplia, profundidad de campo extendida y escaneo rápido, el KSCAN-X ofrece mediciones 3D fluidas y de alta precisión para piezas de tamaño ultra grande, grande y mediano en industrias como la aeroespacial, la industria pesada y el transporte ferroviario. Diseñado para aumentar la eficiencia y ofrecer un control de calidad preciso, el KSCAN-X es la solución definitiva para la fabricación avanzada.

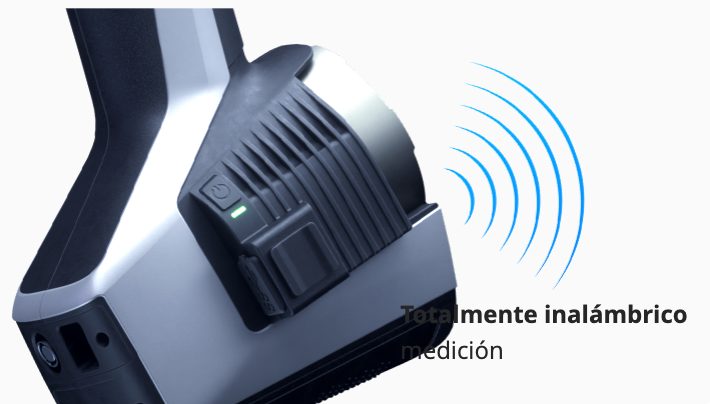

Escaneo verdaderamente inalámbrico
Funciona completamente sin cables, lo que permite un escaneo continuo incluso en entornos con limitaciones de energía, en altura o en ubicaciones remotas. Experimente la verdadera libertad inalámbrica en la medición 3D.
Robusto módulo de procesamiento integrado
Gestione grandes cantidades de datos de forma eficiente.

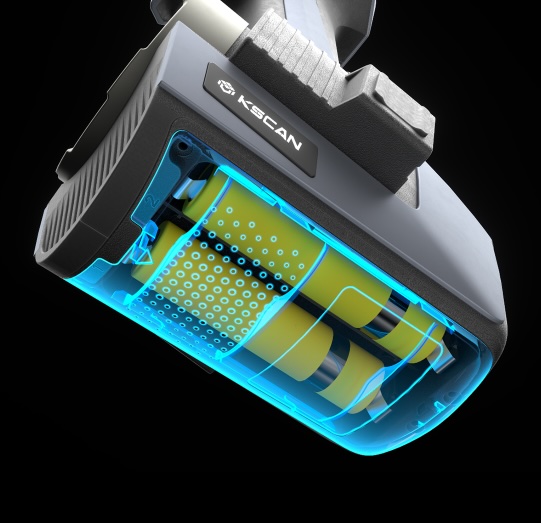

Sistema de batería dual
Garantiza operaciones continuas y sin cables.

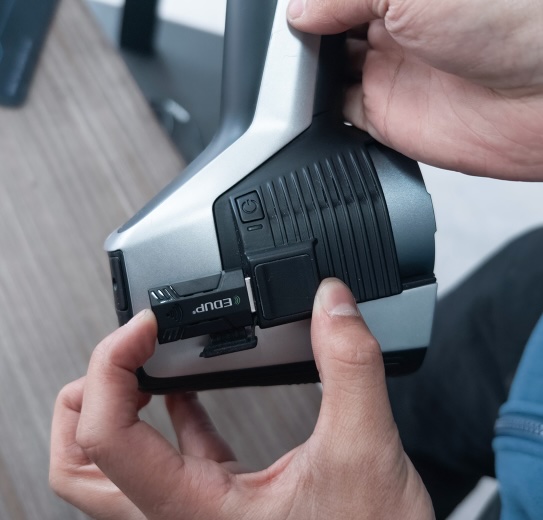

Tecnología de diseño Dual-WNIC
Garantiza una transferencia de datos inalámbrica, estable y de alta velocidad.

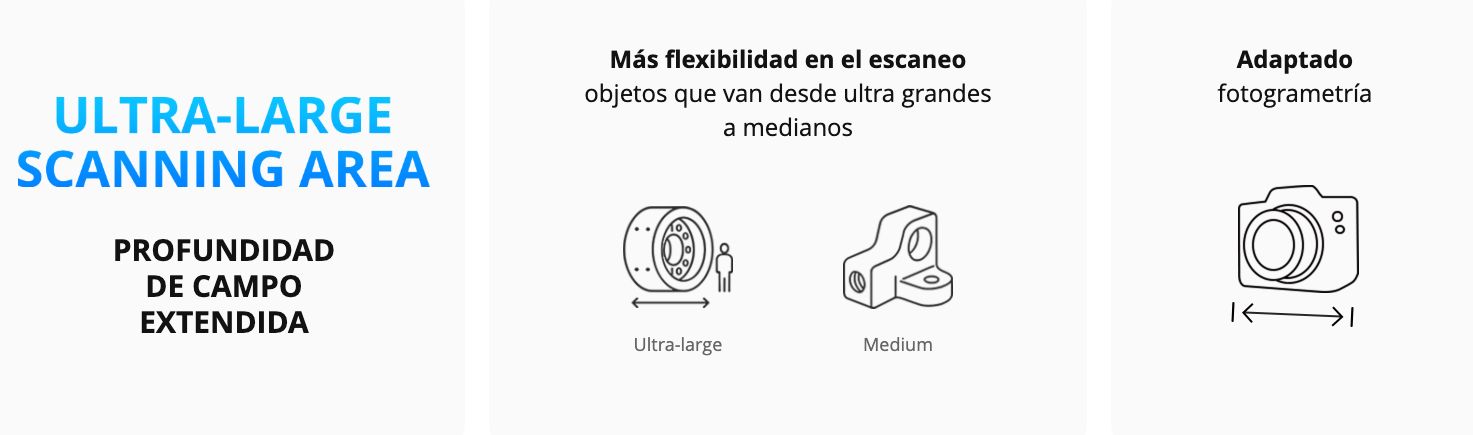

Escaneo de área amplia, precisión excepcional
Superficie de escaneo ultra grande
KSCAN-X, provisto de nuestros sofisticados algoritmos desarrollados internamente, ofrece una extensa superficie de escaneo de hasta 2,6 m * 1,8 m, que es ideal para escanear piezas ultra grandes.
Profundidad de campo ultra grande
Con una gran profundidad de campo que oscila entre 0,3 y 2,5 m, el KSCAN-X garantiza mediciones precisas para todo, desde piezas medianas hasta ultra grandes, con una calidad excepcional. Su distancia de trabajo flexible hace que el escaneo de piezas de diferentes tamaños sea más fácil y eficiente.

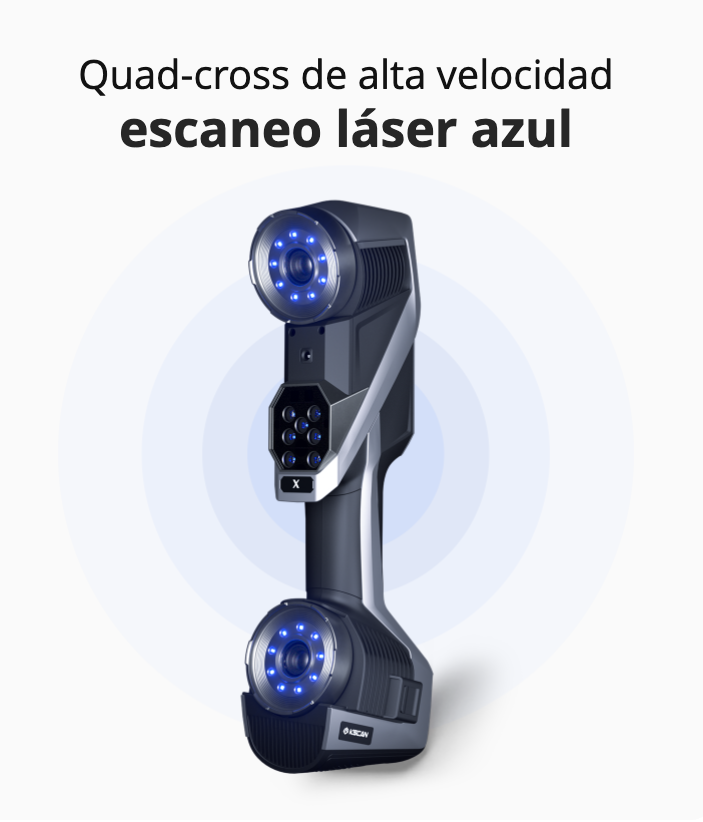

Más rápido y más suave
Equipado con la innovadora tecnología láser azul de cuatro cruces y un chip de procesamiento de alta velocidad de fotogramas, el KSCAN-X supone un gran avance en la eficiencia de medición. Proporciona mediciones rápidas y precisas para piezas de gran tamaño, incluso en entornos hostiles.
Menos marcadores
Escaneo más fluido y eficiente
6.450.000 mediciones por segundo
Velocidad de escaneo de hasta
180 FPS
Alta frecuencia de imagen
4*21
Líneas de láser azul de cuatro cruces
Aplicaciones versátiles
Los usuarios pueden cambiar entre diferentes modos de escaneo, manejando piezas de diversos materiales, formas y tamaños para satisfacer las diversas necesidades de adquisición de datos e inspección.

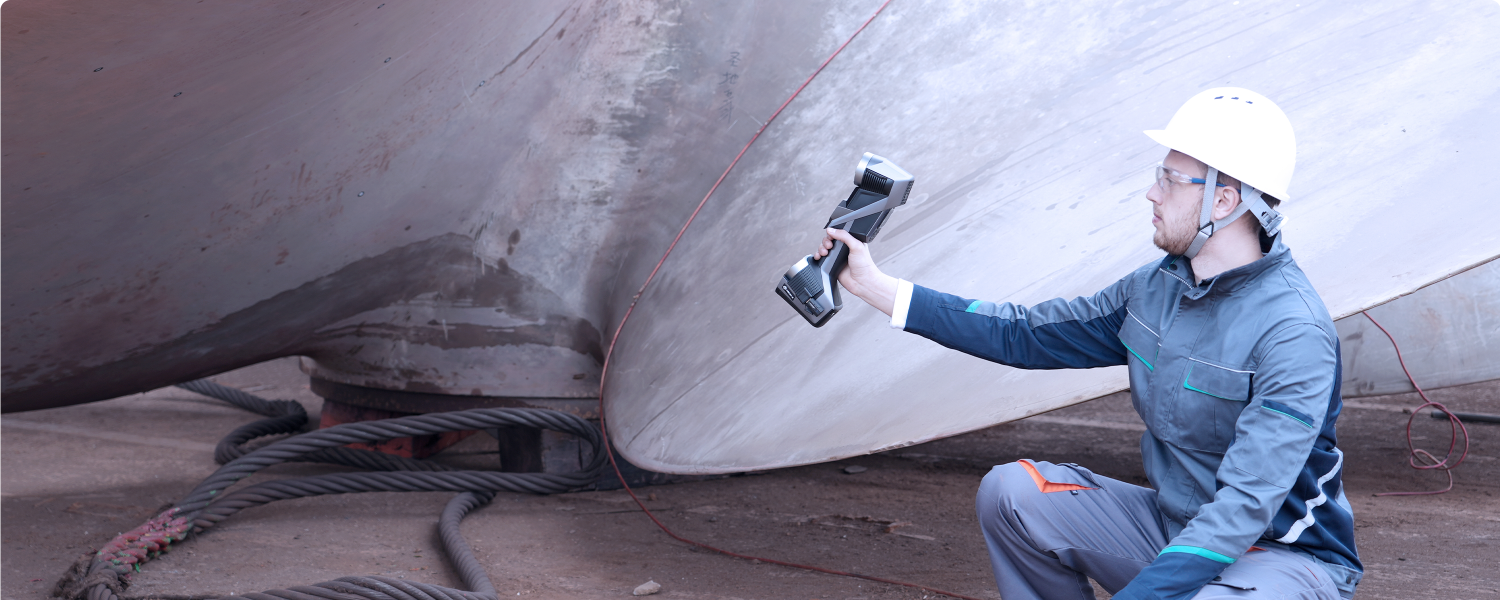

Piezas ultra grandes | Alta eficiencia
-Escaneo de FOV grande: Con 4 * 21 líneas de láser azul, KSCAN-X permite un escaneo de FOV grande altamente eficiente, capturando superficies extensas en un solo escaneo. Alcanza una exactitud excepcional de hasta 0,075 mm, con una precisión volumétrica que alcanza 0,075 mm + 0,010 mm/m.
Fotogrametría adaptativa
Con un avanzado sistema de fotogrametría adaptativa, KSCAN-X garantiza una precisión excepcional en largas distancias. Elimina los errores acumulativos y garantiza una precisión volumétrica consistente, proporcionando resultados de alta precisión tanto para mediciones de gran escala como detalladas, incluso en entornos desafiantes.
Piezas de tamaño mediano a grande | Captura detalles finos
El modo de escaneo de media distancia del KSCAN-X, con 27 cruces de láser azul, está diseñado para escanear piezas de 0,5 m a 2 m. Captura detalles intrincados con una exactitud de hasta 0,030 mm, lo que garantiza una inspección de calidad precisa de piezas de tamaño mediano a grande, incluso con curvas complejas o detalles finos.

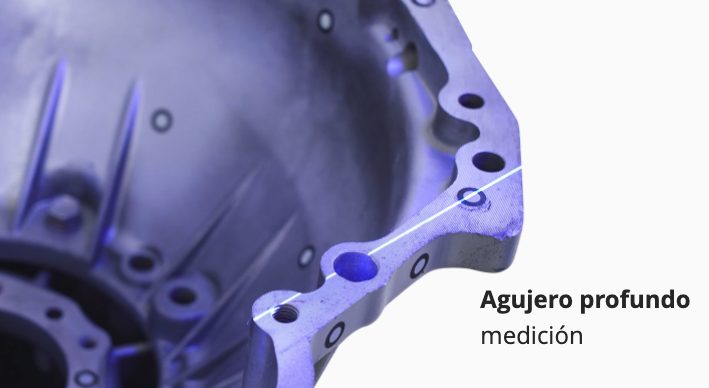

Medición de perforación profunda | Sin puntos ciegos
KSCAN-X ofrece un diseño más compacto y ligero en comparación con productos similares. Con una línea de base más corta y una línea láser azul dedicada para la detección de perforaciones profundas, sobresale en la captura de zonas de difícil acceso, como interiores de tuberías y dientes de engranajes, lo que garantiza una recopilación de datos completa y precisa, incluso en zonas de difícil acceso.
Potencia y comodidad en un solo diseño
- El marco visual bien estructurado resalta los componentes clave como la lente de la cámara y el sistema láser, lo que hace que la operación sea perfecta.
- Diseñado para la comodidad y la eficiencia, garantiza un agarre seguro y un uso sin fatiga, incluso durante largas sesiones de escaneo.
- Diseñado teniendo en cuenta la ergonomía y la estética, KSCAN-X combina líneas nítidas y dinámicas con un diseño equilibrado e intuitivo.

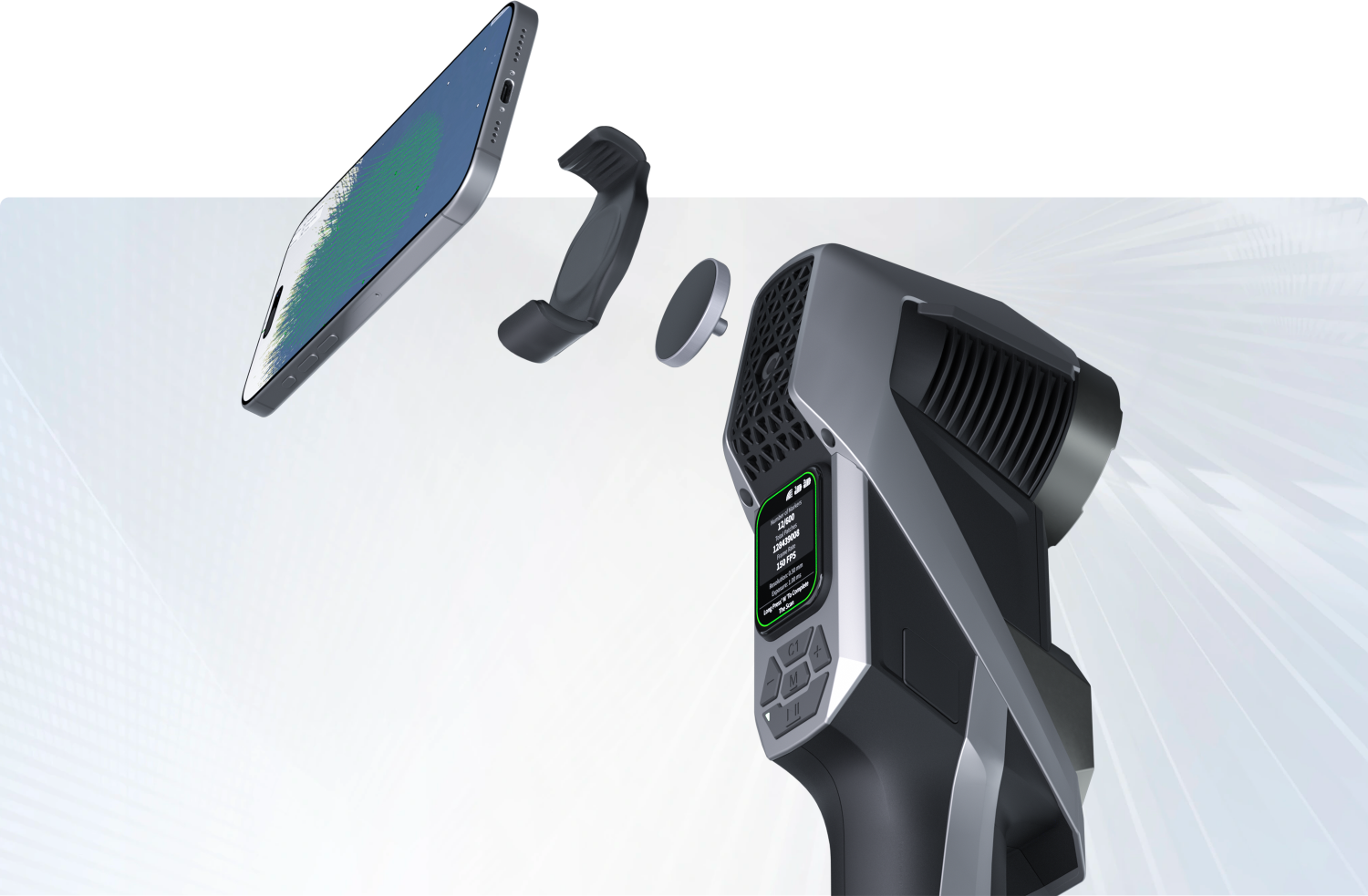

Portátil y fácil de usar
Intuitivo y adaptativo
Interfaz de pantalla táctil
Smart Guidance
Admite monitoreo en tiempo real
Botones personalizables
Especificaciones técnicas
| Característica | KSCAN-X | |
|---|---|---|
| Modo de escaneo | Escaneo de campo de visión grande | 84 líneas de láser azul |
| Escaneo de media distancia | 54 líneas de láser azul | |
| Escaneo de perforación profunda | 1 línea de láser azul adicional | |
| Fotogrametría | Fotogrametría adaptativa | |
| Exactitud (1) | Escaneo de media distancia | 0,030 mm |
| Escaneo de campo de visión grande | 0,075 mm | |
| Precisión volumétrica (1)(2) | 0,075 mm + 0,010 mm/m | |
| Velocidad de escaneo | Hasta 6.450.000 mediciones/s | |
| Superficie de escaneo | 2600 mm × 1800 mm | |
| Distancia de operación | 0,30 – 2,50 m | |
| Tamaño del objeto | 0,5 m – 15 m | |
| Clase de láser | Clase Ⅱ (seguro para los ojos) | |
| Resolución | Hasta 0,1 mm | |
| Dimensiones | 344 mm × 124 mm × 99 mm | |
| Distancia de separación | 235 mm | |
| Conexión | Modo de interfaz | USB 3.0 Tipo-B |
| Estándar inalámbrico | Wi-Fi 6, 802.11a/b/g/n/ac | |
| Conexión inalámbrica | Soporta WNIC Dual | |
| Modo inteligente e inalámbrico | Compatible | |
| Fuente de alimentación ininterrumpida | Compatible | |
| Adaptabilidad al entorno | Entorno operativo | Sin ventilador, adecuado para entornos de taller |
| Rango de temperatura de operación | -10 °C – 40 °C | |
| Humedad de operación | 10 % – 90 % HR | |
| Grado de protección | IP50 | |
| Patentes | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B | |
